Выбирайте современное экономичное отопление
+ высокая теплоотдача панелей
+ встроенная теплоизоляция
+ простой и надежный монтаж без бетона
+ возможно применить как "холодный водяной потолок"
+ гарантия 15 лет
+ проект бесплатно
Размеры панелей: 1700х850х24 и 850х850х24 мм.
Стоимость комплекта составит от 1960 руб. на 1м2 общей площади дома.
КОНСУЛЬТАЦИЯ
Кратко о работе системы



конструкция.jpg1    БЭНК - это сборная модульная система отопления, состоящая из отдельных панелей, в которых применено двойное экранирование ("рассеивание") тепла от трубки с горячей водой (первый экран, это металлический лист над трубкой, 2-й экран, это слой алюминия вокруг трубки, прижимающий ее к листу), что увеличивает теплоотдачу с верхней поверхности изделия, а встроенная термоизоляция препятствует потерям тепла к черновому полу.

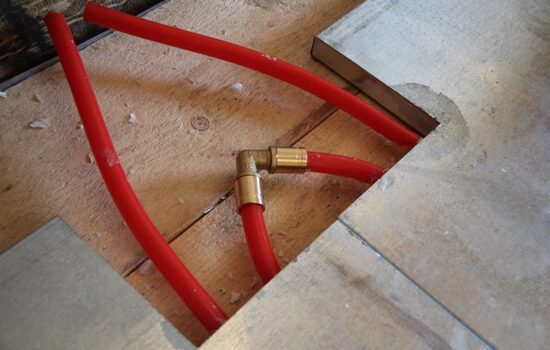

    Панели между собой надежно соединяются с помощью аксиальных фитингов, которые допускается размещать даже под штукатурку.  Парадокс, но чем больше соединений, тем надежней система!



    Конструкция  панели состоит из металлического листа (оцинкованная сталь 0,5мм.), трубки (на выбор -  PE-RT 16х2,2мм. или PEX-a 16x2.2мм.), прижатой снизу к листу алюминиевой фольгой, и слоя теплоизолятора (пенополиуретан 24мм.), который препятствует потерям тепла вниз, концентрируя теплоотдачу только с верхней поверхности панели.



    Две независимые параллельные трубки, расположенные в панели, образуют два отдельных контура по 5м. каждый, что позволяет создать два встречных потока горячей воды. Это способствует равномерному нагреву верхней поверхности панели и, следовательно, всего отапливаемого помещения.




    Результат :
1. С минимальными затратами помещение нагревается быстро и равномерно.
2. А самое главное - ЭКОНОМЯТСЯ ВАШИ ДЕНЬГИ!



Презентация в YouTube:

Стоимость комплекта панелей для Вашего дома составит от 1960 руб. на 1м2 ОБЩЕЙ отапливаемой площади, монтаж оплачивается дополнительно.
ОТПРАВИТЬ ЗАЯВКУ
Часто задаваемые вопросы
Много соединений панелей, насколько они надежны?

Было найдено решение, при котором соединения магистралей надежней, чем сама труба! Парадокс, но это факт! Получается, что чем больше соединений, тем надежней система. Панели соединяются между собой с помощью аксиального фитинга (латунная деталь для соединения труб), для которого допустимое максимальное рабочее давление составляет - 50 атм., в то время, как максимальное рабочее давление для трубы - 10 атм.. Данный вид соединения допускается размещать под штукатурку в бетонной стене. На просторах интернета есть масса информации по этому поводу. При рабочем давлении в системе 2 - 4 атм. нарушение герметичности исключено. Согласно данным производителя, срок службы материалов составляет 50 лет.

Читать ответ
Свернуть
Сколько весит панель?
Большая панель весит 5 кг., малая - 2,5 кг..
Читать ответ
Свернуть
Как крепятся панели к черновому полу?

На каждой панели есть 5 отверстий диаметром 3мм., расположенные по периметру верхней плоскости панели и в ее центре. Это обозначенные места для крепления саморезами панелей к черновому полу. Попадание саморезом в магистраль в этих точках исключено. При необходимости можно в разы увеличить количество мест крепления, учитывая расположение магистралей. Безопасней это делать во время начала нагрева системы, так как легко определить дополнительные точки крепления, они будут  самыми холодными, там нагревающиеся магистрали не проходят.

Читать ответ
Свернуть
Какие требования к черновому полу?
Черновой пол должен быть РОВНЫМ и  может быть любой: бетонный, деревянный. БЭНК не является силовой конструкцией, он повторит геометрию поверхности , на которой лежит.
Читать ответ
Свернуть
Можно ли установить панели самому?
Инструкция по установке .
Монтаж прост и надежен, возможна самостоятельная установка в соответствии с инструкцией. Мы проконсультируем и предоставим бесплатно инструмент для монтажа.

Для установки системы необходимо:

  1. Разложить панели в помещении согласно составленному ранее плану раскладки .

  2. С помощью аксиальных фитингов соединить панели. Перед установкой фитинга необходимо проверить проходимость магистралей в каждой панели (просто продуть).

  3. ВАЖНО! – температура в помещении, где устанавливаются панели , должна быть не менее 15 град. Цельсия. Расширение трубы обязательно производить в два этапа, поворачивая второй раз инструмент на 20-30 град. Движения инструмента по расширению трубы и натягиванию гильзы обязательно делать до упора. Каждую группу панелей соединить с помощью магистралей с распределительным узлом (коллектором), в соответствии с выбранной схемой направления потоков теплоносителя.

  4. Прижать панели к черновому полу с помощью саморезов, на верхней поверхности панели имеются обозначенные точки крепления, исключающие повреждение магистрали. При необходимости можно в разы увеличить количество мест крепления, учитывая расположение магистралей. Безопасней это делать во время начала нагрева системы, так как легко определить дополнительные точки крепления, они будут самыми холодными, там нагревающиеся магистрали не проходят.

  5. После установки необходимого оборудования: насос, котел, расширительный бак, распределительный узел, манометр (при необходимости), температурный датчик (при необходимости), последовательно заполнить все группы панелей выбранным теплоносителем (дистиллированная вода или антифриз) и запустить систему отопления, последовательно подключая к работе собранные группы.

  6. Убедиться в отсутствии протечек в местах соединений.

  7. Выровнять пол в местах отсутствия панелей любым плотным материалом или цементной стяжкой на высоту панели (24мм.).

  8. При установке панелей в доме нужно помнить, что панели повторят геометрию чернового пола, так как не являются несущей конструкцией и должны быть установлены на ровной твердой поверхности (бетон, фанера или лист OSB и т.п.).

  9. На черновой пол, перед укладкой панелей, рекомендуется постелить термоизоляционную пленку (фольгированный пенофол), которая дополнительно уменьшит тепловые потери и выровняет черновой пол.

Читать ответ
Свернуть
Не разрушится ли панель зимой при отрицательной температуре?

Нет, не разрушится. Используемые материалы не боятся климатических перепадов температуры. Рекомендуем залить в качестве теплоносителя жидкость для теплого пола (антифриз).

Читать ответ
Свернуть
Не вреден ли пенополиуретан?

Пенополиуретан - широко распространенный по всему миру материал. Он окружает нас везде: матрасы, подушки, мягкие игрушки, кресла (автомобильные в том числе), им утепляют стены жилых помещений изнутри и снаружи, и т.д. Главная опасность - прямые ультрафиолетовые лучи (солнце). В интернете много информации для пытливого ума. Наберите в любом поисковике - плюсы и минусы пенополиуретана (не путайте с монтажной пеной).





Читать ответ
Свернуть
Гремит ли металл панели при хождении по ней человека?

БЭНК-панель - это монолитное изделие, которое с помощью саморезов плотно прижато к черновому полу.  Шумы исключены. Однако, геометрия чернового пола и панели никогда не будут идеально совпадать по сопрягаемым поверхностям , это разные предметы, поэтому рекомендуем постелить под панели фольгированный пенофол, который сгладит неровности и дополнительно сохранит тепло. А для полного устранения возможных скрипов, избегая опасности повреждения магистралей, можно применить следующий способ. Во время начала нагрева системы можно определить безопасные места для дополнительных точек крепления панели к полу. В этих местах будет более низкая температура, значит магистрали тут нет и можно смело увеличивать количество точек крепления.

Читать ответ
Свернуть
История создания панелей?

В России работы по разработке панелей  начались в 2015-16гг.. За основу была взята южнокорейская система фирмы АOG SYSTEM CO., с которой велось сотрудничество по поставкам корейских панелей  с 2001г. до кризисного 2015г., когда галопирующий курс доллара убил весь интерес к этой деятельности.



В результате был создан надежный российский продукт, превосходящий по своим потребительским свойствам корейский аналог по теплоотдаче и надежности соединений, на который был получен патент и сертификат.  С января 2019 г. производство размещено в Москве.

Читать ответ
Свернуть
Какая теплоотдача панели?
Теплоотдача панели - 253 ватт/м2, площадь большой панели - 1,5 м2., малой - 0,75м2..
Читать ответ
Свернуть
Можно ли разобрать действующую систему и использовать панели на другом объекте?
Можно. Нужно иметь ввиду, что соединительные фитинги не разбираются . Их вырезают, а на новом объекте необходимо будет, по мере необходимости, добавлять в места вырезов трубку с дополнительными фитингами. Этого не нужно бояться, т.к. фитинг надежней самой трубы. Такой парадокс - чем больше фитингов, тем надежней система! Вырезанные фитинги можно использовать повторно. Их разборка осуществляется путем нагрева.
Читать ответ
Свернуть
Дом двухэтажный. Панели распределяются равномерно по этажам?
По физике помним, что теплый воздух поднимается вверх. Поэтому в доме можно вообще не ставить панели на втором этаже, при условии надежного утепления дома. Температура на втором этаже будет на 2-3 градуса ниже температуры первого этажа. На наш взгляд это не критично. Учитываем, что всегда можно создать дополнительные группы панелей на втором этаже. В этом случае уменьшаются затраты на установку системы в два раза! Есть о чем подумать. Можно сделать расчет или просто опереться на реальность.
Читать ответ
Свернуть
Есть ли в мире аналоги подобных систем? Как можно доказать такую высокую эффективность?
Да, есть. На российском рынке представлены подобные панели HOTPANEL южнокорейского производства. Только вместо водяных магистралей в панелях установлен греющий электрический кабель. Кроме этого в Южной Корее же подобные панели с водяным теплоносителем  работают уже около15 лет. Производитель - фирма AOG SYSTEM CO., сайт- aog.kr. Данной фирмой были заказаны сравнительные тестовые испытания в государственной лаборатории г.Сеул (Южная Корея). Для сравнения брались два помещения по 10 кв.м.. В одном были установлены панели( в тестах это сухой тип ), в другом был установлен теплый водяной пол в бетонной стяжке( в тестах это влажный тип ). Экономия газа на отопление панелями  составила до 40%!

Практика - критерий истины, конкретный пример: В первом отзыве наших клиентов приведены расчетные данные газовщиков для конкретного здания  по потреблению газа (35530 куб.м.) и фактические (8836 куб.м.), зафиксированные счетчиком по расходу за год. Результат впечатляет! Можно связаться с клиентом, поговорить, можно и приехать.

Сравнительная таблица потребления газа по месяцам.

Результаты тестовых испытаний, оригинал (Ю.Корея).

Перевод на английский язык.

Перевод на русский язык.
Читать ответ
Свернуть
Какой котел можно использовать с панелями?

Любой тип - газовый, электрический, на жидком или твердом топливе. Есть примеры комбинации котлов разных типов. Например: на твердом топливе и электрический. Прогорают дрова - автоматика включает электрический котел. Производителей много - выбирайте лучший, учитывая Ваши конкретные условия.

Читать ответ
Свернуть
Нужны ли дополнительные источники тепла?
При надежном утеплении внешних стен дома дополнительные источники тепла не нужны. При этом покрытие общей отапливаемой площади панелями должно быть не менее 50-60%.
Читать ответ
Свернуть
Чем заполняются места, где нет панелей?

Мы производим панели ППУ 1700х850х24мм. именно для выравнивания поверхности пола после установки  основных панелей отопления.  Кроме этого можно использовать любой другой материал:  цементная или сухая стяжка, смесь для выравнивания пола, армированная фиброволокном, фанера и т.п.. Удобно использовать плиты пеноплекс 20мм. и сверху накрыть  фанерой 4 мм.. Необходимо  набрать любым подходящим материалом  толщину панели  24мм.

Читать ответ
Свернуть
Какое чистовое покрытие можно использовать поверх панелей?
Ламинат, линолеум, ковролин, плитка и т.д..
Читать ответ
Свернуть
Почему в видеоролике у Вас показана металлопластиковая труба, а на фото этапов установки - полиэтиленовая Termo PE RT?
По желанию заказчика мы можем установить любой тип трубы диаметром 16мм..
Читать ответ
Свернуть
Можно ли подключить систему к центральному отоплению в квартире?

Только по согласованию с Управляющей Компанией, т.к. существует утвержденный проект на отопление дома. Любые изменения его требуют специального разрешения. В квартире можно установить систему только автономно со своим котлом и насосом. Пока только так.

Читать ответ
Свернуть
Сколько стоит установить панели в доме?

Пример:                                                                                                                                                                                 Дом, общей площадью 100м2, включая все помещения внутри капитальных стен . Стоимость комплекта панелей для данной площади составит, примерно, 196 т.руб.. К этому добавится стоимость трубки и фитингов.( примерно, 10% от цены). ИТОГО: 215 т. руб.. Стоимость гребенки, котла, насоса и работ по монтажу (можно сделать самому) в цену не входит.

Читать ответ
Свернуть
Какие материалы используются в панелях?

Верхняя поверхность панели сделана из оцинкованного стального листа толщиной 0,5 мм, внутри размещена труба  фирмы PRO AQUA марки PE-RT пятислойная SDR 7,4 фиолетовая 16x2,2мм. или STOUT PEX-a 16х2,2 мм., которая соединяется со смежной трубой соседней панели с помощью аксиального фитинга производства той же фирмы. Это не разборное латунное изделие , в котором нет дополнительных  резиновых уплотнений, что исключает усыхания и протечки. В качестве теплоизолятора применен двухкомпонентный пенополиуретан фирмы Изолан толщиной 24 мм..

Читать ответ
Свернуть
Какую максимальную нагрузку выдерживает панель?
30 кг. на кв.см.. Выдержит слона.
Читать ответ
Свернуть
Какой теплоноситель можно использовать в вашей системе?
Такой же, как и в любом другом водяном теплом полу. Идеально - дистиллированная вода, если в доме всегда будет положительная температура. Если переживаете за зимний период - используйте незамерзающую жидкость для теплого пола, которую придеться менять раз в два года, примерно (смотри инструкцию).
Читать ответ
Свернуть
Почему вы пишете, что стоимость панелей на 1м2 для дома составит около 2000р, а сама панель стоит 5900р/шт?
Одна панель стоит: 5900р/шт., площадь большой панели составляет: 1,5м2., 1м2 панели стоит: 5900/1.5 = 3930 р.. В доме панелями покрывается 50-60% общей площади (зависит от конкретной конфигурации комнат и расстановки мебели). Соответственно стоимость панелей на 1 м2 общей площади составит: 3930х50-60% = 1965-2350 р./м2
Читать ответ
Свернуть
Отзывы наших клиентов
Ольга Тюренкова, Санкт-Петербург.
Директор ООО РЦ Пленор
Установили панели в офисном здании, отапливаемая площадь 650 кв. м., 3 этажа, высота этажа 3 м.. Газовщики приходили проверять не воруем ли мы газ. По их расчетам потребление газа в год должно быть - 35530 куб.м., а фактически составило - 8836 куб.м.! Потрясающая экономия денег!
Контакт: tokspb@yandex.ru
Мироненко Алексей, Москва.
" Водяные панели теплого пола установил в 2013 году. Дом 3 этажа, из бруса, чистовой пол - ламинат и плитка, которая лежит на кухне и в туалете. Семья очень довольна - ножки всегда в тепле. Рекомендую к установке панельный теплый водяной пол БЭНК."

Мироненко Алексей, Балашихинский район, д.Федурново, ул. Рыбачья, д. 11. https://m.vk.com/id27177882
Ольга Андрюкина, Москва.
Предприниматель.
Решила установить панели в дачном деревянном доме в 2017 г., 50 кв.м.. Заказ был выполнен быстро. Монтаж произведен за 2дня качественно , без проволочек. Систему опрессовали и подключили. Все работает отлично. Рекомендую всем.
Контакт: Olenenok.sh@yandex.ru
Шейман Дмитрий, Москва.
Частный предприниматель
Нашел данную технологию в интернете, понравился принцип. Установил в 2-х эт. доме, котел приобретал импортный, сейчас работает на минимальной мощности. Установщик котла удивился этому обстоятельству. Очень экономичная система. Буду рекомендовать знакомым.
Контакт: dsheyman@zavod.fonteagua.ru
Область применения панелей
Частные дома (каркасный, деревянный, каменный).
ЗАКАЗАТЬ
Офисные помещения.
ЗАКАЗАТЬ
Тепличное хозяйство (подогрев корней повышает урожайность на 35%).
ЗАКАЗАТЬ
Панели, прикрепленные к потолку, с поданной в них холодной водой - кондиционер не нужен.
ЗАКАЗАТЬ
Каталог товаров
Панель 1700х850х24 мм., вес 5 кг., артикул: 1700R
5900 руб.
Купить
Панель 1700х850х24 мм., вес 5 кг., артикул: 1700L
5900 руб.
Купить
Панель 850х850х24 мм., вес 2,5 кг., артикул: 850L
4900 руб.
Купить
Аксиальный фитинг прямой
Прямой штуцер для соединения магистралей.
100 руб.
Купить
Аксиальный фитинг угловой
Угловой штуцер для соединения магистралей.
150 руб.
Купить
Гильза натяжная
Гильза для герметизации соединений. 2 шт.
100 руб.
Купить
Труба PE-RT 16Х2.2
60 руб./м.
Купить
